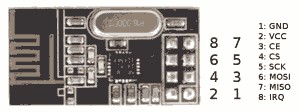

nRF24L01 Modul
Referensi
T125-L2D12
Stok 141
Rp. 13.000
Diskon Rp. 500 berlaku mulai pembelian 10 pcs.
Modul elektronika ini menggunakan IC SI24RI buatan Taiwan sebagai pengganti dari chip NRF24L01 buatan Nordic Semiconductor, Inc. (perusahaan semikonduktor dari Norwegia).
Modul ini adalah modul NRF24L01 2.4 GHz Wireless RF Transceiver dengan harga yang murah.
Fitur
- Worldwide license-free 2.4GHz ISM band operation
- 250kbps, 1Mbps and 2Mbps on-air data-rate options
- Enhanced ShockBurst™ hardware protocol accelerator
- Ultra low power consumption – months to years of battery lifetime
Modul elektronika ini menggunakan IC SI24RI buatan Taiwan sebagai pengganti dari chip NRF24L01 buatan Nordic Semiconductor, Inc. (perusahaan semikonduktor dari Norwegia).
Spesifikasi
- Power supply : 1.9~3.6V
- IO port working voltage : 0~3.3 volt
- Transmitting rate : +7dB
- Receiving sensitivity : ? -90dB
- Transmission range : 250m in open area
- Dimension : 15x29mm
Dokumentasi
IC SI24R1 Datasheet (bahasa Mandarin) : http://www.dn-ic.com/uploads/soft/130520/SI24R1.pdf
- RF24 Library : https://github.com/maniacbug/RF24
- Mirf Library : http://playground.arduino.cc/uploads/InterfacingWithHardware/Mirf.zip
- Layout : http://www.seeedstudio.com/document/pics/Interface.jpg
- Schematic : http://dlnmh9ip6v2uc.cloudfront.net/datasheets/Wireless/Nordic/nRF24L01-Chip-v12.pdf
- nRF24L01+ datasheet : http://www.seeedstudio.com/document/pdf/DS_nRF24L01.pdf
- Adruino Playground - nRF24L01 : http://playground.arduino.cc/InterfacingWithHardware/Nrf24L01
- nRF24L01 Module Demo Fro Arduino : http://www.elecfreaks.com/203.html
