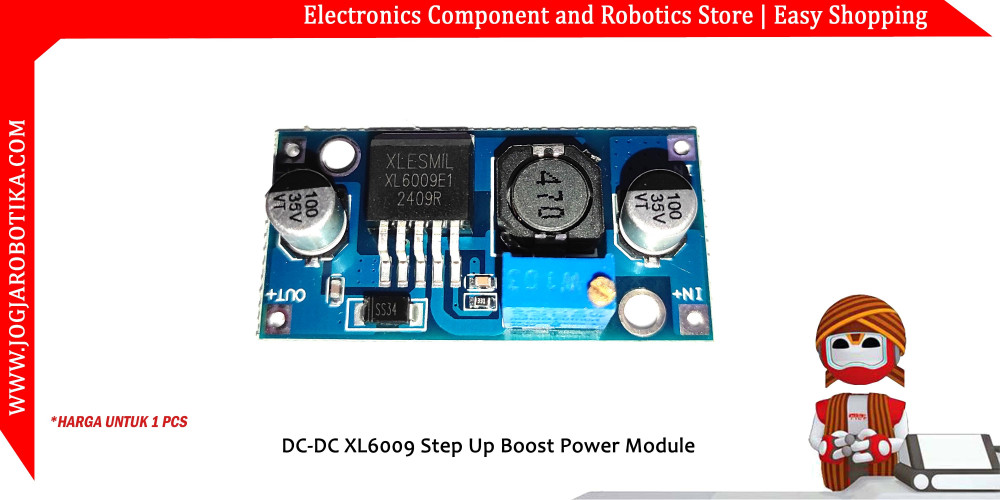

DC-DC XL6009 Step Up Boost Power Module

T128-L2D13

Baru

225 item

Rp. 14.000


JumlahHargaAnda menghemat
20 Rp. 13.500 Sampai dengan Rp. 10.000

Jual DC-DC XL6009 Boost Power Module



Penaik tegangan (step up/boost) DC-DC ekonomis yang bisa distel tegangan output nya.

Modul ini adalah kebalikan dari modul LM2596.
LM2596 -> Step Down (penurun tegangan/buck)
XL6009 -> Step Up (penaik tegangan/boost)



Input: DC 3.5V s/d 18V
Pastikan tegangan output **HARUS** lebih besar dari tegangan input

Output: Bisa distel dari DC 4V s/d 24V
Untuk menaikkan tegangan, putarlah potensio nya dengan obeng minus searah jarum jam sehingga tegangan output naik. Gunakan multimeter pada bagian output untuk membaca tegangan output yang diinginkan.

Arus input: Max 4A
Untuk penggunaan jangka waktu lama disarankan untuk menggunakan arus kurang dari 2A dan menggunakan tambahan heatsink

Arus output: dihitung berdasarkan rumus berikut ini
Vin x Iin x Efisiensi = Vout x Iout

Ventilasi dan pendinginan yang baik akan meningkatkan efisiensi arus output.

Ukuran: 43x30x12 mm



Koneksi kabel langsung disolder pada bagian input dan output.

PERHATIAN:
1. Perhatikan tanda + dan -, jangan sampai terbalik. Jika terbalik akan merusak modul
2. Tegangan output tidak boleh lebih besar dari 3x tegangan input (Vout < 3*Vin)



Contoh pemakaian:
* Anda bisa mengubah tegangan batrai 3.7v menjadi 4V - 10V untuk menjalankan project mikrokontroler , robot atau elektronik lainnya
